用途

       HDD非开挖泥浆回收系统是为满足非开挖技术要求而研发设计生产的，用于净化处理水平定向穿越过程中从地下返回的泥浆。通过振动筛、清洁器等固相控制设备将大粒径的钻屑分离出去，通过混浆装置添加所需的泥浆材料，并搅拌循环均匀，达到再次使用的性能要求，通过泥浆泵泵入水平定向钻系统进行反复循环利用。

特点和优势

      1. 基于科迅机械20多年固控行业的技术经验，并结合深入的市场调研，设计而成的泥浆回收系统，结构合理，处理工艺性 好，应用领域广泛。
      2. 多功能一体化设计，满足泥浆清洁、回收重复利用，泥浆配置和存储等功能，同时大大缩小罐体系统的总体尺寸，满足水平定向钻对场地和空间的要求。
      3. 电气系统防爆、防尘、防雨，保证施工安全和质量。
      4. 罐体结构简单紧凑，重量轻，走廊、护栏可折叠或拆卸，便于运输和安装。
      5. 科迅机械获得了美国石油协会API和ISO认证，欧盟CE认证，俄罗斯出口认证，和环境安全体系的ISO14001，ISO18001认证。能满足全球所有国家的出口标准。

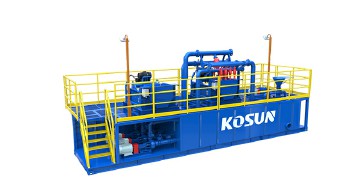

 KSMR-200泥浆回收系统

        KSMR-200非开挖泥浆回收系统主要用于处理量要求在200GPM以下的HDD钻进项目。
       本系统采用了两级处理振动筛——LS2·752双层直线振动筛，安装有两层不同目数的筛网，可以实现同时进行两级筛分处理的功能。KSMR-200系统中的除泥一体机LS2·752-004，使用LS2·752双层直线振动筛，其上层筛网用作除泥旋流器的底流筛，下层筛网作为振动筛使用，将除泥器和振动筛集成为一台设备。

KSMR-500泥浆回收系统

        KSMR-500泥浆回收系统主要用于处理量要求在500GPM以下的HDD项目

KSMR-1000泥浆回收系统

        KSMR-1000泥浆回收系统主要用于处理量要求在1000GPM以下的HDD项目

系统型号	KSMR-200	KSMR-500		KSMR-1000
系统处理量	200GPM (50m3 /h)	系统处理量	500GPM (120m3 /h)	系统处理量	1000GPM (240m3 /h)
D50分离点	15∼44 μm	D50分离点	15∼44 μm	D50分离点	15∼44 μm
除泥一体机型号	LS2·752-004	振动筛型号	LS583	振动筛型号	LS583
振动强度	≤7.5G 可调	振动强度	7.0（6.6∼7.4可调）	振动强度	7.0（6.6∼7.4可调）
上层筛网总面积	0.875m2	筛网总面积	2.0m2	筛网总面积	2×2.0m2
底层筛网总面积	1.35m2	高效清洁器型号	MD108	泥浆清洁器型号	MD210
旋流器规格	4"	除砂旋流器	10"×1pcs	除砂旋流器	10"×2pc
旋流器数量	4pcs	除泥旋流器	4"×8pcs	除泥旋流器	4"×10pcs
供浆泵型号	CP34-11	底流筛网总面积	2.0m2	筛网总面积	2.0m2
混浆泵型号	CP56-30	清洁器供浆泵	CP68-45（45KW）2pcs	清洁器供浆泵	CP68-55 （55KW） 2pcs
混浆漏斗型号	JH35	混浆泵型号	CP68-45（45KW）	混浆泵型号	CP68-55（55KW）
系统总功率	44kw	混浆漏斗型号	JH40	混浆漏斗型号	JH50
系统总容量	5m3	搅拌器型号	MA75	搅拌器型号	MA75
系统总尺寸	4000×2360×2940mm	系统总功率	150kw	系统总功率	184kw
系统总质量	5500kg	系统总容量	15m3	系统总容量	30m3
		系统总尺寸	10000×2360×4228mm	系统总尺寸	12100×2630×4438mm
		系统总质量	17000kg	系统总质量	20000kg

技术参数
